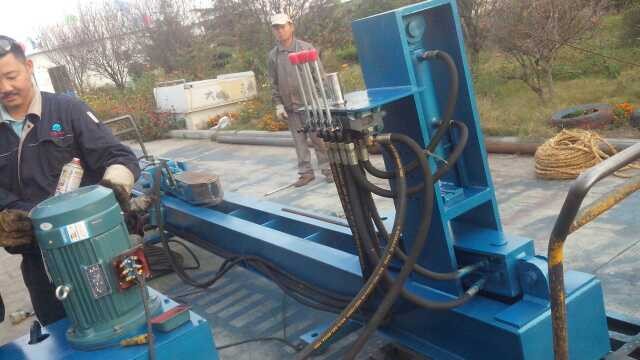

錨桿調直機（MTZ-1型錨桿調直機）
隨著煤礦巷道錨桿支護應用的越來越普遍, 為更好的提高材料回收復用、節支降耗效果,節約每一根錨桿都會給礦山企業帶來效益，因此對于錨桿變形而又不降低性能時，應把錨桿調正拉直，重新使用。
二、技術參數
1、技術特征
A、電動機：型號Y132M-4，功率：7.5KW，電壓：380V
B、液壓站：壓力31.2MPa 流量：25ml
2、工作油缸
A、最大拉力：40KN
B、工作長度：橫向移動2000mm
C、外形尺寸（長×寬×高）：5400×600×1400
D、總重：2.5T
E、調整錨桿規格：直徑M20 M22
長度：1000-2000
三，頂力機械錨桿調直機安裝 錨桿調直機使用方法15996075661
1、按地基圖打好基礎，留出地腳螺栓預留孔。
2、電器必須嚴格按相關規定安裝，必須按規定設備接地和保護。
3、接好管路。錨桿調直機對于錨桿變形而又不降低性能時，應把錨桿調正拉直，重新使用
4、將油箱充足32#（冬季），46#（夏季）抗磨液壓油。
5、先啟動液壓站，待各工作油缸充滿油量，再對油箱注油至油票位置。
6、點試電機轉向，觀察是否與箭頭方向一致，如不一致應調整接線端。
7、調整壓力，緩慢推（拉）升降油缸手柄，觀察壓力表讀數，當活塞桿不動時壓力為最大，此時把手柄扳到中位，記下壓力值，如果壓值不在10-16MPa之間應調整換向閥左前方或右前方旋扭，直至壓力在10-16MPa之間為止。 |
